Mazda 5: Fusibles - Entretien réalisable par le propriétaire - Entretien - Manuel du conducteur Mazda 5Mazda 5: Fusibles

Le circuit électrique du véhicule est protégé par des fusibles.

Si un des feux, accessoires ou commandes ne fonctionne pas, vérifier la protection du circuit relié. Si un fusible est fondu, le filament se trouvant à l'intérieur sera coupé.

Si le même fusible fond de nouveau, ne pas utiliser ce système et s'adresser à un concessionnaire agréé mazda dès que possible.

Remplacement d'un fusible

Remplacement des fusibles sur le côté passager

Si le système circuit électrique ne fonctionne pas, vérifier en premier les fusibles du côté passager.

  1. S'assurer que le contacteur est en position d'arrêt et que les autres interrupteurs sont hors tension.
  2. Retirer le couvercle.

Mazda 5. Remplacement des fusibles sur le côté passager


Attention

Si le couvercle est tiré latéralement cela risque de casser les languettes de retenue.

  1. Trouver la position du fusible possiblement grillé, à l'aide du diagramme à l'intérieur du couvercle du porte-fusibles.
  2. tirer le fusible droit à l'aide de l'outil de retrait fourni dans le couvercle du porte-fusibles du compartiment moteur.

Mazda 5. Remplacement des fusibles sur le côté passager


  1. Vérifier le fusible et le remplacer s'il est fondu.

Mazda 5. Remplacement des fusibles sur le côté passager


  1. Insérer un fusible neuf de même valeur, et s'assurer qu'il est fermement installé.

    S'il n'est pas fermement installé, le faire installer par un mécanicien expérimenté. Nous recommandons un concessionnaire agréé mazda.

Attention

Toujours remplacer un fusible par un de la même valeur. Sinon cela risque d'endommager le circuit électrique.

  1. Réinstaller le couvercle en prenant soin qu'il est bien installé.

Remplacement des fusibles sous le capot

Si les phares ou d'autres composantes électriques ne fonctionnent pas et que les fusibles se trouvant dans l'habitacle sont corrects, vérifier le porte-fusibles situé dans le compartiment moteur. Si un des fusibles est fondu, il doit être remplacé.

Suivre les étapes suivantes:

  1. S'assurer que le contacteur est en position d'arrêt et que les autres interrupteurs sont hors tension.
  2. Retirer le couvercle du porte-fusibles.

Mazda 5. Remplacement des fusibles sous le capot


  1. Si un des fusibles autre que le fusible main est fondu, le remplacer par un de même ampérage.

Mazda 5. Remplacement des fusibles sous le capot


Prudence

Ne pas remplacer le fusible principal soi-même. Confier le remplacement à un concessionnaire agréé mazda:

Il est dangereux de remplacer soimême le fusible, car le fusible main est un fusible à haute intensité de courant. Si l'on effectue incorrectement le remplacement, on risque de se faire électrocuter ou de causer un court-circuit pouvant entraîner un incendie.

Mazda 5. Remplacement des fusibles sous le capot


  1. Réinstaller le couvercle en prenant soin qu'il est bien installé.

Description des panneaux à fusibles

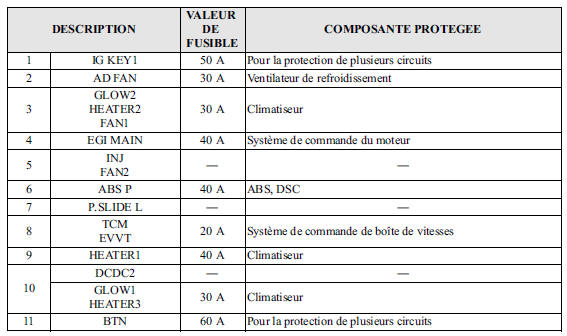

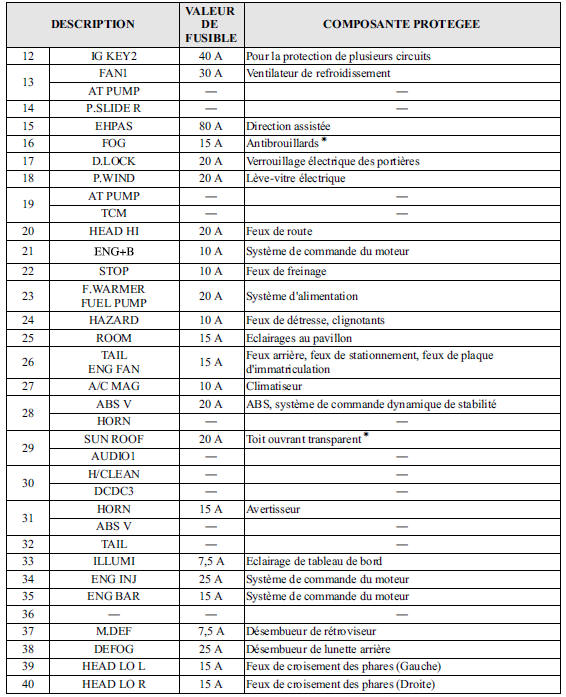

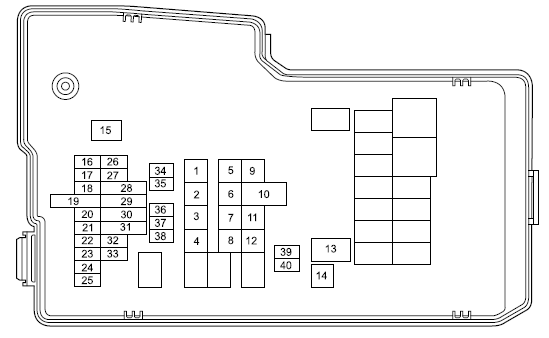

Porte-fusibles (compartiment moteur)

Mazda 5. Porte-fusibles (compartiment moteur)


Mazda 5. Porte-fusibles (compartiment moteur)


Mazda 5. Porte-fusibles (compartiment moteur)

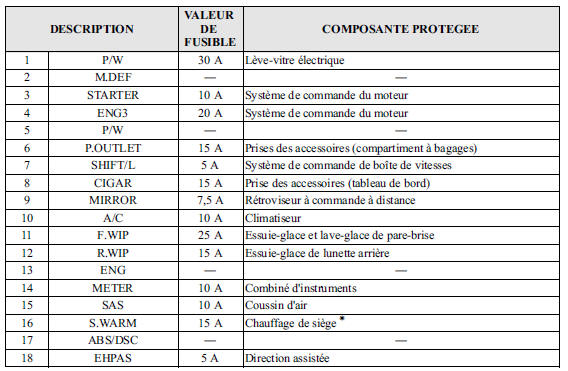

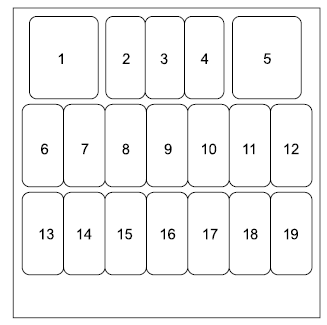

Porte-fusibles (côté passager)

Mazda 5. Porte-fusibles (côté passager)


Mazda 5. Porte-fusibles (côté passager)


Mazda 5. Porte-fusibles (côté passager)
