Ford B-MAX: Caméra de recul - Dispositifs d'aide au stationnement - Manuel du conducteur Ford B-MAXFord B-MAX: Caméra de recul

Avertissements


Le fonctionnement de la caméra peut varier selon la température ambiante, l'état du véhicule et les conditions routières.

Les distances indiquées à l'écran peuvent être différentes de la distance réelle.

Ne placer aucun objet devant la caméra.

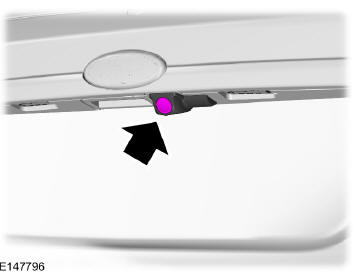

La caméra se trouve sur le hayon ou le couvercle de coffre à bagages.

Caméra de recul


Activation de la caméra de recul

Avertissement


La caméra peut ne pas détecter des objets très proches du véhicule.

Mettez le contact et allumez l'autoradio.

Appuyez sur le commutateur de système d'aide au stationnement sur la planche de bord ou placez le levier sélecteur de transmission en position de marche arrière (r). Pour l'emplacement du commutateur : voir bref aperçu.

L'image est affichée sur l'écran.

Le témoin du commutateur s'allume lorsque le système est activé.

Le bon fonctionnement de la caméra peut être compromis dans les cas suivants :

  •  zones sombres.
  •  Lumière intense.
  •  Changement soudain de la température ambiante.
  •  Si la caméra est mouillée.
  •  Si la caméra est sale.
  •  Si la caméra est obstruée.

Utilisation de l'affichage

Avertissements


Les obstacles situés au-dessus de la caméra n'apparaissent pas.

Examiner la zone à l'arrière de votre véhicule au besoin.

Les repères ne sont donnés qu'à titre indicatif et sont calculés pour des véhicules chargés au maximum et roulant sur une surface régulière.

Si la batterie du véhicule est débranchée, les indications ne sont pas entièrement opérationnelles juste après avoir rebranché la batterie. Les indications fonctionnent de nouveau une fois que vous avez conduit le véhicule sur une trajectoire aussi droite que possible pendant cinq minutes, à une vitesse maximale de 50 km/h.

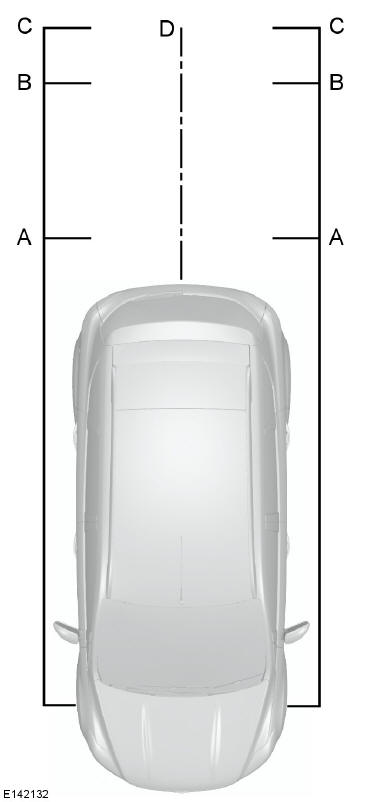

Les lignes montrent la distance entre le bord externe du pneu avant plus 51 mm et le pare-chocs arrière.

Utilisation de l'affichage


  1. Rouge - zone.
  2. Jaune - zone.
  3. Vert - zone.
  4. Noir : ligne médiane de la trajectoire prévue du véhicule.

Note : si vous reculez avec une remorque, la caméra indique la direction du véhicule, et non celle de la remorque.

Note : si l'image de la caméra n'est pas claire, nettoyez la lentille de la caméra à l'aide d'un chiffon doux.

Désactivation de la caméra de recul

Appuyez sur le commutateur de système d'aide au stationnement sur la planche de bord ou désengagez la marche arrière. Pour l'emplacement du commutateur : voir bref aperçu.

Note : le système s'arrête automatiquement lorsque la vitesse du véhicule atteint environ 12 km/h.

Véhicules avec système d'aide au stationnement

L'affichage présente des barres de distance en couleur. Cette barre indique la distance approximative qui sépare le pare-chocs arrière d'un objet.

Les barres ont les couleurs suivantes :

  •  Rouge - zone.
  •  Jaune - zone.
  •  Vert - zone.
