Citroën C3 Picasso: Feux avant - Changement d'une lampe - Informations pratiques - Manuel du conducteur Citroën C3 PicassoCitroën C3 Picasso: Feux avant

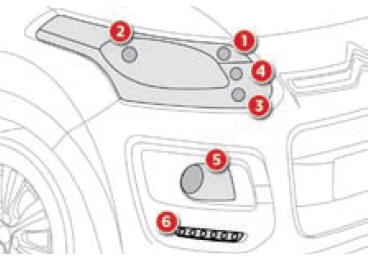

Feux avant


  1. Indicateurs de direction (h21w ambre).
  2. Feux de croisement (h7-55w).
  3.  Feux de route (h1-55w).
  4.  Feux de position (w5w).
  5.  Projecteurs antibrouillard (psx24w).
  6.  Feux diurnes à LED.

Changement des indicateurs de direction


Changement des indicateurs de direction

Un
clignotement rapide du témoin d'indicateur de direction (droit ou gauche) indique la défaillance d'une des lampes.
  • Retirez le couvercle plastique de protection.
  • Tirez le porte-lampe et remplacez la lampe.

Pour le remontage, effectuez ces opérations dans le sens inverse.

Les lampes
de couleur ambre, telles que les indicateurs de direction, doivent être remplacées par des lampes de caractéristiques et de couleur identiques.



Au
remontage, REFermez très soigneusement le couvercle plastique pour garantir l'étanchéité du projecteur.

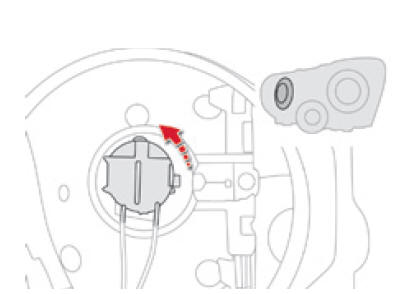

Changement des feux de croisement


Changement des feux de croisement

  • Retirez le couvercle plastique de protection en tirant sur la languette.
  • Tournez d'un quart de tour le porte-lampe.
  • Retirez la lampe et remplacez-la.

Pour le remontage, effectuez ces opérations dans le sens inverse.

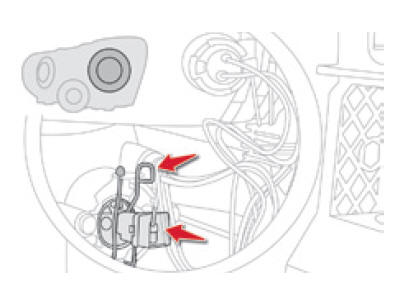

Changement des feux de route


Changement des feux de route

  • Retirez le couvercle plastique de protection en tirant sur la languette.
  • Débranchez le connecteur de la lampe.
  • Fécartez les ressorts pour libérer la lampe.
  • Retirez la lampe et remplacez-la.

Pour le remontage, effectuez ces opérations dans le sens inverse.

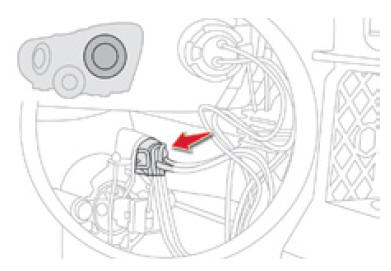

Changement des feux de position


Changement des feux de position

  • Retirez le couvercle plastique de protection en tirant sur la languette.
  • Tirez le porte-lampe.
  • Retirez la lampe et remplacez-la.

Pour le remontage, effectuez ces opérations dans le sens inverse.

Changement des projecteurs antibrouillard


Changement des projecteurs antibrouillard

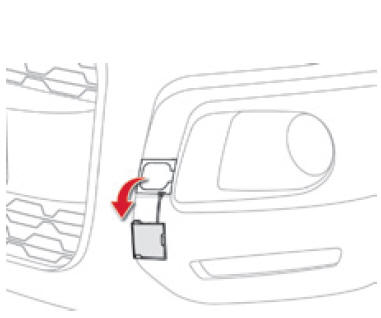

  • Retirez le cache plastique de la trappe située à côté du projecteur antibrouillard.

Changement des projecteurs antibrouillard

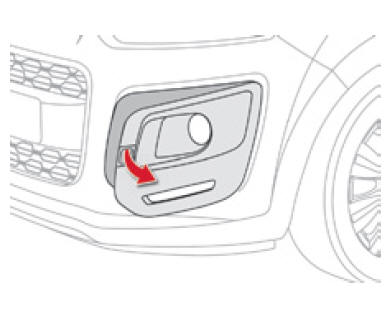

  • Par la trappe, retirez l'enjoliveur du projecteur en le tirant vers vous.

Changement des projecteurs antibrouillard

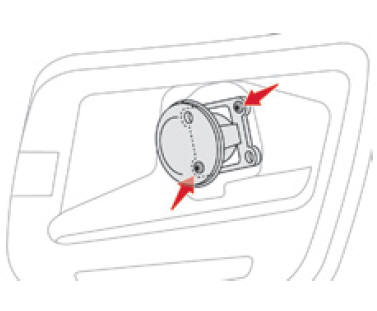

  • Dévissez les deux vis de fixation du module et sortez-le de son logement.
  • Débranchez le connecteur du porte-lampe.
  • Retirez la lampe et remplacez-la.

Pour le remontage, effectuez ces opérations dans le sens inverse.

En cas de
difficulté pour le remplacement de ces lampes, vous pouvez aussi consulter le réseau CITROËN ou un atelier qualifié.

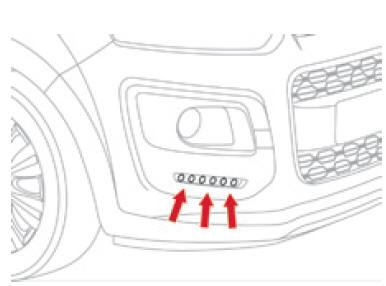

Changement des feux diurnes à led


Changement des feux diurnes à LED

Pour le remplacement de ce type de lampe à diodes, consultez le réseau CITROËN ou un atelier qualifié.

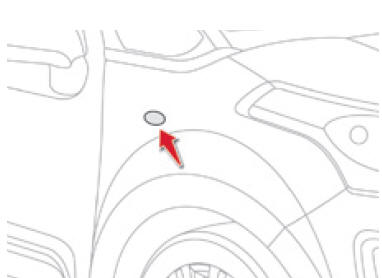

Changement des répétiteurs latéraux de clignotant intégré


Changement des répétiteurs latéraux de clignotant intégré

  • Insérez un tournevis sur le côté du répétiteur.
  • Basculez le tournevis pour extraire le répétiteur et retirez-le.
  • Débranchez le connecteur du répétiteur.
  • Remplacez le module.
Pour vous
procurer le module, contactez le réseau CITROËN ou un atelier qualifié.

Lors du démontage :

  •  veillez à ne pas endommager la peinture de votre véhicule avec le tournevis,
  •  assurez-vous de ne pas laisser glisser le fil et le connecteur à l'intérieur de l'aile.

Pour le remontage, effectuez ces opérations dans le sens inverse.

En cas de
difficulté pour le remplacement de ces lampes, vous pouvez aussi consulter le réseau CITROËN ou un atelier qualifié.
