Citroën C3 Picasso: Changement d'un fusible

Mode opératoire de remplacement d'un fusible défectueux par un fusible neuPour remédier à une panne sur la fonction correspondante.

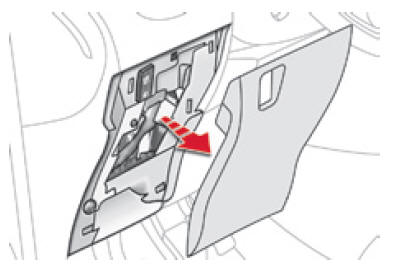

Accès aux outillages

La pince d'extraction et les emplacements dédiés aux fusibles de rechange sont installés au dos du couvercle de la boîte à fusibles de planche de bord.

Pour y accéder :

• Déclippez le couvercle, en tirant sur le côté,
• Retirez complètement le couvercle,
• Retirez la pince.

Remplacement d'un fusible

Avant de remplacer un fusible, il est nécessaire de connaître la cause de la panne et d'y remédier.

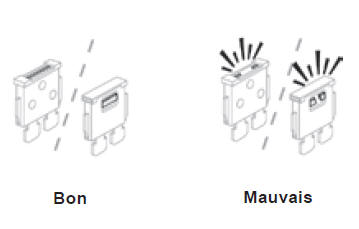

• Repérez le fusible défectueux en regardant l'état de son filament.

• U tilisez la pince spéciale pour extraire le fusible de son logement.
• Remplacez toujours le fusible défectueux par un fusible d'intensité équivalente.
• Vérifiez la correspondance entre le numéro gravé sur la boîte, l'intensité gravée sur le dessus et les tableaux ci-après.

Installation d'accessoires électriques Le circuit électrique de votre véhicule est conçu pour fonctionner avec les équipements de série ou optionnels. Avant d'installer d'autres équipements ou accessoires électriques sur votre véhicule, consultez le réseau CITROËN ou un atelier qualifié.

CITROËN décline toute responsabilité pour les frais occasionnés par la remise en état de votre véhicule ou les dysfonctionnements résultant de l'installation d'accessoires auxiliaires non fournis, non recommandés par CITROËN et non installés selon ses prescriptions, en particulier lorsque la consommation de l'ensemble des appareils supplémentaires branchés dépasse 10 milliampères.

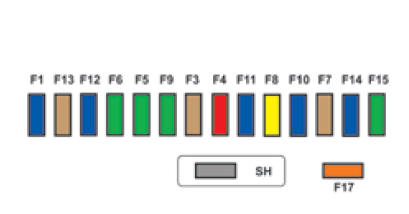

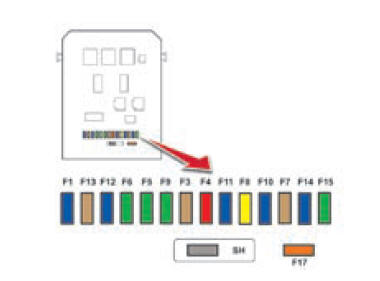

Fusibles dans la planche de bord

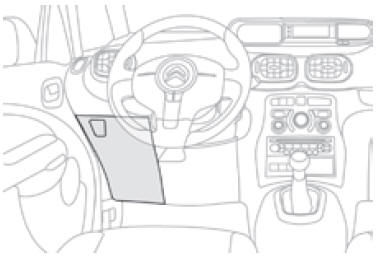

La boîte à fusibles est placée dans la partie inférieure de la planche de bord (côté gauche).

Accès aux fusibles

• voir le paragraphe "accès aux outillages".

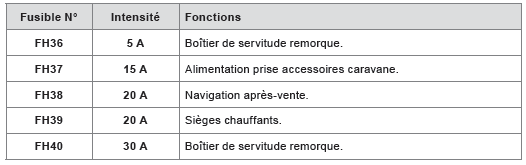

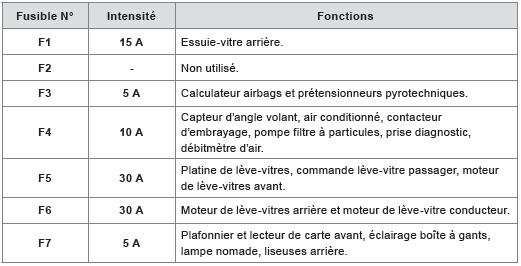

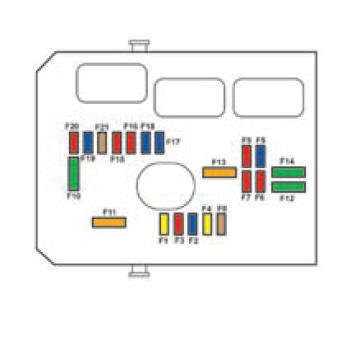

Tableaux des fusibles

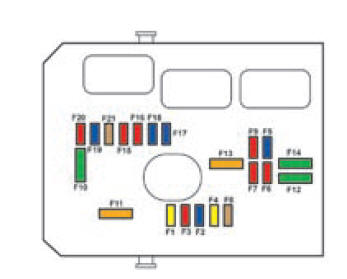

Fusibles dans le compartiment moteur

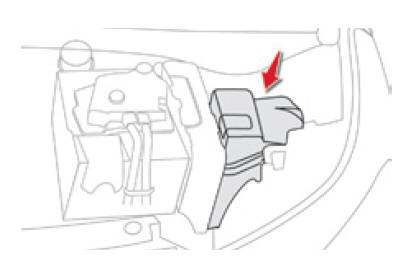

La boîte à fusibles est placée dans le compartiment moteur près de la batterie (côté gauche).

Toute intervention sur les fusibles du boîtier, situé sur la batterie, doit être effectuée par le réseau CITROËN ou par un atelier qualifié.

Accès aux fusibles

• Déclippez le couvercle.
• Remplacez le fusible (voir paragraphe correspondant).
• Après intervention, REFermez très soigneusement le couvercle pour garantir l'étanchéité de la boîte à fusibles.

Tableau des fusibles

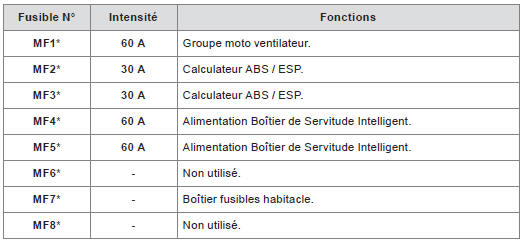

Tableau des maxi-fusibles

* L es maxi-fusibles sont une protection supplémentaire des systèmes électriques. Toute intervention sur les maxi-fusibles doit être effectuée par le réseau CITROËN ou par un atelier qualifié.
