fonctionnement - Manuel du conducteur Chevrolet OrlandoChevrolet Orlando: Caméra de vision arrière (RVC)

Le véhicule peut être équipé d'un système RVC. Lire entièrement cette section avant de l'utiliser.

Le système de caméra de vision arrière est destiné à assister le conducteur lors de manoeuvres de recul en affichant une vue arrière du véhicule.

Le système RVC n'affiche pas lesAvertissement


Le système RVC n'affiche pas les enfants, les piétons, les cyclistes, les animaux ou tout autre objet situé en dehors du champ de vision de la caméra, sous le pare-chocs ou sous le véhicule.

Les distances perçues peuvent être différentes des distance réelles. Ne pas reculer en utilisant uniquement l'écran du RVC lors de manoeuvres de recul longues et à vitesse élevée ou dans des endroits où il existe une possibilité de trafic transversal.

Ne pas agir avec prudence avant de reculer peut causer des blessures graves, voire mortelles, ou des dégâts au véhicule.

Toujours regarder derrière et autour du véhicule avant de reculer.

Une image s'affiche sur l'écran du système infodivertissement lorsque l'on sélectionne la marche arrière (r). L'écran revient à l'affichage précédent après 10 secondes environ lorsque l'on sort de la marche arrière (r).

Pour revenir plus rapidement à l'écran précédent, utiliser l'une des manières suivantes :

  •  Appuyer sur un bouton du système infodivertissement.
  •  Passer en position de stationnement (p).
  •  Atteindre la vitesse de 8 km/h (5 mi/h).

Activer ou désactiver le système de caméra de vision arrière

Pour activer ou désactiver le système de caméra de vision arrière :

  1.  Passer en position de stationnement (p).
  2.  Presser le bouton config (configuration).
  3.  Sélectionner affichage.
  4.  Sélectionner options de caméra arrière.
  5. Sélectionner caméra.

    Lorsqu'une coche apparaît à côté de l'option caméra, le système RVC est activé.

Symboles et lignes directrices

Le système RVC peut afficher des pictogrammes sur l'écran d'infodivertissement lors de l'utilisation de la RVC. L'aide ultrasonique au stationnement arrière (URPA) ne doit pas être désactivée pour utiliser les pictogrammes d'avertissement.

Si l'URPA a été désactivée et que les pictogrammes ont été activés, le message d'erreur au sujet des pictogrammes d'aide au stationnement arrière indisponibles peut s'afficher. Se reporter à assistance ultrasonique de stationnement à la .

Les pictogrammes s'affichent et peuvent couvrir un objet pendant l'utilisation de l'écran d'infodivertissement lorsqu'un objet est détecté par le système URPA.

Le système RVC peut aussi présenter une ligne directrice en surimpression qui permet au conducteur d'aligner son véhicule lorsqu'il effectue une marche arrière dans une place de stationnement.

Pour activer ou désactiver les symboles et les lignes directrices :

  1.  Passer en position de stationnement (p).
  2.  Presser le bouton config (configuration).
  3.  Sélectionner affichage.
  4.  Sélectionner options de caméra arrière.
  5.  Sélectionner symboles ou lignes directrices. Lorsqu'une coche apparaît à côté de l'option symboles ou lignes directrices, les symboles ou les lignes directrices apparaissent.

Messages d'erreur de la caméra de vision arrière

Service rear vision camera system (réparer le système de caméra de vision arrière): ce message peut s'afficher à l'écran d'infodivertissement lorsque le système fonctionne mal.

Consulter votre concessionnaire en cas de tout autre problème ou si un problème persiste.

Emplacement de la caméra de vision arrière

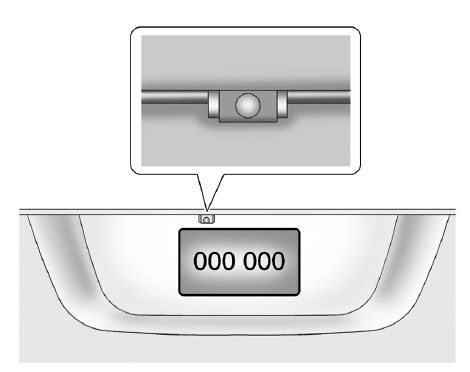

La caméra est située au-dessus de


La caméra est située au-dessus de la plaque d'immatriculation.

La zone affichée par la caméra est limitée.

L'écran n'affiche pas les objets qui se trouvent à proximité d'un des coins ou sous le pare-chocs et peut varier selon l'orientation du véhicule ou les conditions de la route. Les images affichées peuvent être plus proches ou plus éloignées qu'en apparence.

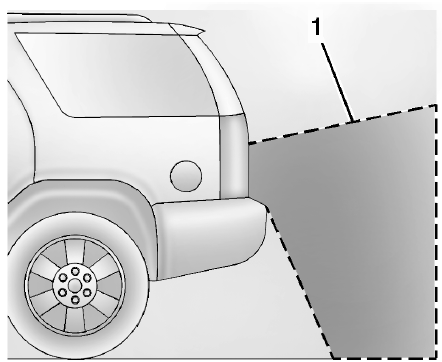

Les illustrations suivantes présentent le champ de vision que procure la caméra.

1. Vue affichée par la caméra.


1. Vue affichée par la caméra.


  1.  Vue affichée par la caméra.
  2.  Coin du pare-chocs arrière.

Si le système semble ne pas fonctionner correctement

Le système de caméra de vision arrière peut ne pas fonctionner correctement ou ne pas afficher une image nette si :

  •  Le RVC est désactivé. Se reporter à " activation ou désactivation du système de caméra de vision arrière " plus haut dans cette section.
  •  Il fait sombre.
  •  Le soleil ou le faisceau des phares illumine directement la lentille de la caméra.
  •  De la glace, de la neige, de la boue ou autre s'accumulent sur la lentille de la caméra. Nettoyer la lentille, la rincer à l'eau et l'essuyer à l'aide d'un chiffon doux.
  • Si l'arrière du véhicule se trouve pris dans un accident, la position et l'angle de montage de la caméra peuvent varier ou bien la caméra peut être affecté.

    S'assurer de faire vérifier par votre concessionnaire la caméra ainsi que sa position et son angle de montage.
