Chevrolet Orlando: Bloc-fusibles de compartiment moteur
Chevrolet Orlando / Manuel du conducteur Chevrolet Orlando / Entretien du véhicule / Réseau électrique / Bloc-fusibles de compartiment moteur

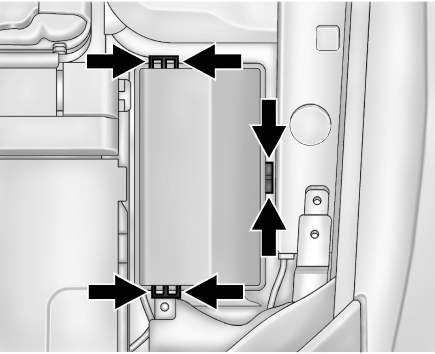

Pour enlever le couvercle du bloc-fusibles, pincer les agrafes et les lever.
 Attention
Laisser toujours les couvercles sur les composants électriques. |

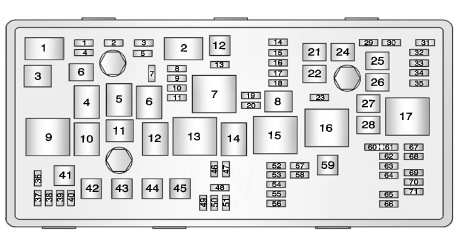

Bloc-fusibles de compartiment moteur
Le véhicule peut ne pas être équipé de tous les fusibles, relais et fonctions illustrés.
|
Fusibles |
Usage |
| 1 | Module de commande de la boîte de vitesses |
| 2 | Module de gestion moteur |
| 3 | Non utilisé |
| 4 | Solénoïde de mise à l'air libre |
| 5 | Allumage, module de commande du moteur/module de commande de la boîte de vitesses |
| 6 | Essuie-glace avant |
| 7 | Non utilisé |
| 8 | Injecteurs de carburant 2 et 4 |
| 9 | Injecteurs de carburant 1 et 3 |
| 10 | Module de gestion moteur |
| 11 | Sonde lambda 2 |
| 12 | Solénoïde de démarreur |
| 13 | Solénoïde de mise à l'air libre |
| 14 | Non utilisé |
| 15 | Essuie-glace arrière |
| 16 | Allumage, capteur de qualité d'air/ obturateur |
| 17 | Allumage, sac gonflable |
| 18 | Module de commande de système d'alimentation en carburant |
| 19 | Non utilisé |
| 20 | Pompe à carburant |
| 21 | Glaces arrière à commande électrique |
| 22 | Non utilisé |
| 23 | Non utilisé |
| 24 | Glaces avant à commande électrique |
| 25 | Pompe électronique à dépression |
| 26 | Pompe de système de freinage antiblocage |
| 27 | Entrée passive/ démarrage passif |
| 28 | Désembueur de lunette arrière |
| 29 | Non utilisé |
| 30 | Valve du système d'antiblocage des freins |
| 31 | Module de confort/ commodité, vbat 07 |
| 32 | Module de confort/ commodité, vbat 06 |
| 33 | Chauffage siège avant |
| 34 | Toit ouvrant |
| 35 | Amplificateur |
| 36 | Non utilisé |
| 37 | Feu de route du côté droit |
| 38 | Feu de route du côté gauche |
| 39 | Non utilisé |
| 40 | Non utilisé |
| 41 | Non utilisé |
| 42 | Ventilateur de refroidissement k2 |
| 43 | Non utilisé |
| 44 | Non utilisé |
| 45 | Ventilateur de refroidissement k1 |
| 46 | Ventilateur de refroidissement |
| 47 | Sonde lambda 1 |
| 48 | Phares antibrouillard |
| 49 | Non utilisé |
| 50 | Non utilisé |
| 51 | Klaxon |
| 52 | Mil |
| 53 | Rétroviseur intérieur |
| 54 | Lampe centrale mhl |
| 55 | Rétroviseur rabattable |
| 56 | Lave-glace avant |
| 57 | Verrou de la colonne de direction |
| 58 | Non utilisé |
| 59 | Pompe pneumatique secondaire |
| 60 | Désembueur de rétroviseur |
| 61 | Désembueur de rétroviseur |
| 62 | Embrayage de compresseur de climatiseur |
| 63 | Capteur de lunette arrière |
| 64 | Système de détection automatique d'occupant |
| 65 | Phare antibrouillard arrière |
| 66 | Lave-glace arrière |
| 67 | Module de commande de système d'alimentation en carburant |
| 68 | Non utilisé |
| 69 | Capteur de tension de batterie |
| 70 | Capteur de pluie |
| 71 | Non utilisé |
|
Relais |
Usage |
| 1 | Embrayage de compresseur de climatiseur |
| 2 | Solénoïde de démarreur |
| 3 | Ventilateur de refroidissement k7 |
| 4 | Vitesse d'essuie-glace avant |
| 5 | Essuie-glace avant en fonction |
| 6 | Non utilisé |
| 7 | Allumage principal 87 |
| 8 | Pompe à carburant |
| 9 | Ventilateur de refroidissement k2 |
| 10 | Ventilateur de refroidissement k3 |
| 11 | Non utilisé |
| 12 | Ventilateur de refroidissement k3 |
| 13 | Ventilateur de refroidissement k1 |
| 14 | Non utilisé |
| 15 | Allumage 15 |
| 16 | Pompe pneumatique secondaire |
| 17 | Désembueur de glace/rétroviseur |
